ВНЕШНЕЕ УТЕПЛЕНИЕ ФАСАДА ПЕНОПОЛИСТИРОЛОМ. Часть 2.3 (используемые материалы: элементы крепления и усиления)

09 Ноя

Утепление фасада пенополистиролом - элементы крепления и усиленияНасколько в доме зимними вечерами будет тепло и уютно, во многом зависит от качества теплоизоляции. Особенно актуален этот вопрос для жильцов старых кирпичных и панельных домов. Наиболее оптимальным для них будет внешнее утепление квартиры или всего здания плитами пенополистирола (более привычно именуемого пенопластом). Разумеется, такой вид утепления вполне приемлем и для загородных домов.

Особенности, а также степень опасности использования плит пенополистирола, были обсуждены ранее. Также детально рассмотрены и требуемые для обустройства такого утепления строительные смеси. Теперь перейдем к элементам крепления и усиления, обеспечивающим его надежность и долговечность.

ТАРЕЛЬЧАТЫЕ ДЮБЕЛЬ-ГВОЗДИ

Помимо приклеивания, плиты пенополистирола дополнительно крепятся к стенам тарельчатыми дюбель-гвоздями. За свою специфическую форму – большого диаметра шляпка и длинная тонкая гильза – их часто называют зонтиками или грибками. Основа дюбеля изготавливается из стойкого к механическим нагрузкам ударопрочного пластика (полипропилена, полиамида, полиэтилена).

Вбиваемый в гильзу распорный сердечник-гвоздь может быть как пластиковым, так и металлическим. Последний должен иметь пластиковую термоголовку, которая предотвращает образование в утеплителе мостиков холода. Более дешевым является вариант с отдельной специальной крышечкой-термозаглушкой для гвоздя.

Металлический распорный гвоздь предназначен для тяжелых конструкций и будет просто незаменимым при использовании минеральных плит. Для легкого пенопласта оптимальным будет применение дюбелей с гвоздями из пластика. Такой распорный сердечник изготавливается из полипропилена, нейлона или армированного стекловолокном полиамида.

Утепление фасада пенополистиролом - тарельчатые дюбель-гвоздиДешевые полиэтиленовые дюбеля с полипропиленовыми гвоздями имеют очень низкое качество – при работе они часто гнуться или ломаются. На этом крепеже не стоит экономить. Лучше всего приобретать качественные дюбеля с полиамидными гвоздями: Koelner (Ceresit), Wkret-met, Столит, Бийск и т.д.

Длина дюбелей зависит от толщины утеплителя и материала стены. Когда плиты пенополистирола крепятся к стене из плотного материала (бетон, полнотелый кирпич), дюбель должен заглубляться в нее не менее чем на 5 см.

Если материал стены пористый или пустотелый (пенобетон, пустотелый кирпич и т.д.) – не менее чем на 10 см. При этом в первом случае используются дюбеля с короткой распорной базой, а во втором – с увеличенной.

В случае прикрепления утеплителя к уже оштукатуренной стене, толщина слоя штукатурки включается в его длину. То есть дюбель берется не короче чем: толщина утеплителя + слой клея + углубление в бетон/кирпич + слой штукатурки. Слой клея принимается равным 1 см. Тогда, например, для плит ПСБ-С толщиной 10 см на неоштукатуренной стене панельного дома это будет 10 см + 1 см + 5 см = 16 см.

При механическом креплении утеплителя дюбелями выделяют две зоны: краевую, шириной 1 метр по обе стороны от внешних углов здания, и идущую за ней обычную. Количество дюбелей зависит от зоны, высоты расположения утеплителя и ветрового района (зоны с определенной ветровой нагрузкой).

Если подходить к этому вопросу более-менее строго, то на 1 м2 площади утепления на высоте 1-4- этажа в I-III ветровых районах в краевой зоне должно быть 6 шт. дюбелей, а в обычной – 4 шт.; в IV-VI ветровых районах – 8 шт. и 4 шт. Соответствующие значения для высоты 5-9 этажа будут 8 шт./6.шт. и 10.шт./6 шт. Обычно дюбеля берут из расчета 6-8 шт.

ФАСАДНАЯ ШТУКАТУРНАЯ СТЕКЛОСЕТКА

Для увеличения стойкости защитного слоя к механическим повреждениям и неблагоприятным атмосферным воздействиям защитный слой растворной смеси армируется специальной штукатурной сеткой. Чем крепче она будет на разрыв и устойчивее к климатическому старению, тем дольше прослужит внешнее утепление.

Если взять обыкновенную штукатурную сетку для внутренней отделки, которая рассчитана на гипсовую штукатурку, то она просто разлезется. Утеплитель на фасаде защищают стекловолоконной плетеной сеткой плотностью 145-165 г/м2, пропитанной специальными полимерами для защиты от воздействия агрессивной щелочной среды.

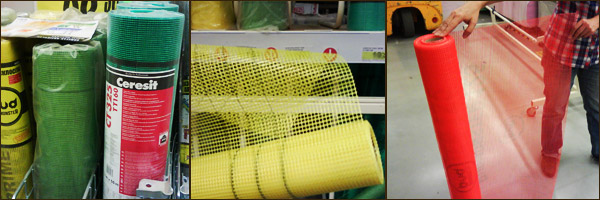

Утепление фасада пенополистиролом - штукатурная фасадная стеклосетка

Чем выше плотность сетки, тем ровнее будет поверхность защитного слоя. У каждой из систем обустройства внешнего утепления рекомендован свой вариант фасадной сетки: Anserglob, Ceresit Valmeira (модель компании Valmieras Stikla Skiedra), Століт, Vertex, Capatect и т.д.

При покупке стеклосетки, помимо размера общей площади утепления, следует учитывать, что в местах стыка полотен она укладывается внахлест не менее чем на 10 см. К тому же будет применяться дополнительное армирование: наружных углов проемов (оконных, дверных и т.д.) диагональными полосками размером от 20×30 см до 30×50 см (так называемые «косынки») и внутри откосов по верхним углам полосками длиной 20 см и шириной равной ширине откоса («ласточки»).

ОКОННЫЕ ОТЛИВЫ

Поскольку внешняя теплоизоляция увеличивает толщину стен, потребуется замен оконных отливов на более широкие. Их вынос за готовое утепление должен быть в пределах 3-4 см. Если сделать меньше, то вода станет стекать по фасаду, если больше – будет сильный отзвук при дожде. То есть, берем начальную ширину откоса и добавляем к ней толщину пенополистирола, 1 см утолщения за счет строительных смесей, вынос 4 см – в результате получаем размер нового отлива.

Также рекомендуем:   СНЕГОТАЯНИЕ и АНТИОБЛЕДИНЕНИЕ

Например, при первоначальном откосе 8 см для 10 см плит ПСБ-С отлив нужно брать с полкой 8 см + 10 см + 1 см + 4 см = 23 см. Поскольку отлив устанавливается уже после обустройства утепления, то можно поступить проще - непосредственно провести замеры и добавить величину выноса при уже смонтированной теплоизоляции.

СТРОИТЕЛЬНЫЕ ПРОФИЛИ

Для усиления и дополнительной защиты в системе фасадного утепления пенополистиролом применяется целый набор разнообразных профилей: угловых, примыкания, стартового, замыкающего и т.д.

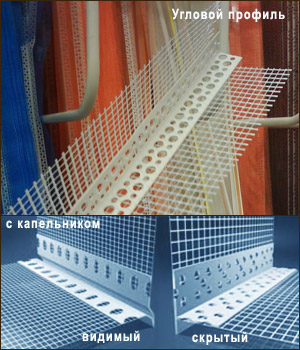

Утепление фасада пенополистиролом - угловые профилиПосле закрепления плит пенополистирола все углы стен и проемов, кромки декоративных элементов следует усилить дополнительным армированием. Утепляя квартиры выше первого этажа, для этого нередко используют согнутые уголком полоски армирующей стеклосетки.

Это экономно, однако неприемлемо для частного дома или первого этажа, когда велика вероятность, что за утепление будут цепляться. В этом случае, да и вообще при обустройстве теплоизоляции, следует использовать готовые угловые профили.

Конструктивно угловые профили – это металлические или пластиковые перфорированные уголки с приклеенными полосками фасадной стеклосетки.

Они защищают от механических повреждений, предотвращают появление трещин и повышают эстетическое восприятие фасада. Существуют варианты уголков с прямым и переменным углом, а также для защиты края арок.

Использовать лучше пластиковые и устанавливать их на всех углах здания и по внешнему периметру оконных и дверных проемов. При этом верхний горизонтальный край последних предпочтительней укреплять угловым профилем с видимым или скрытым капельником. Во втором варианте после отделочных работ капельник скрывается под отделкой и невидим.

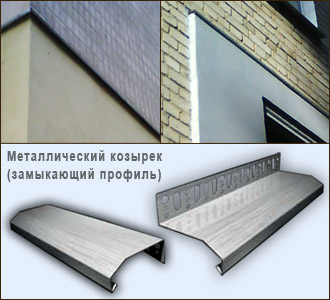

Утепление фасада пенополистиролом - металлический козырек (замыкающий профиль)Уголок с капельником обеспечивает оптимальный отвод воды и препятствует попаданию влаги в утепление за счет капиллярного эффекта.

Такой угловой профиль также следует устанавливать по нижнему краю теплоизоляции в том случае, когда пенополистирольные плиты крепятся без применения стартового профиля.

Требуемая для утепления длина уголков зависит от геометрии конкретного здания, но при этом надо учитывать их перехлест на 5-10 см при установке.

Сверху по периметру теплоизоляцию следует накрывать металлическим козырьком замыкающего профиля или отливом. Этот элемент повышает надежность и долговечность конструкции. Если на доме в зоне установки плит пенопласта имеется температурный шов, его также следует сделать и при обустройстве утепления, используя для этого специальный деформационный профиль.

Применение при обработке откосов самоклеящихся профилей примыкания позволяет получить ровный монтажный шов между утеплением и оконной или дверной рамой. Такой профиль имеет две клейкие полосы, одна из которых фиксирует его на раме, а вторая позволяет прикреплять защитную пленку.

Утепление фасада пенополистиролом - профиль примыканияОна нанесена на идущую вдоль профиля пластину из мягкого пластика, которая после завершения работ попросту отрывается. Используют такой профиль не все фасадчики, хотя он обеспечивает более надежную и долговечную герметизацию, чем ленточные уплотнители или герметики.

По требованиям технологии обустройства фасадного утепления плиты пенополистирола должны опираться на цокольный или стартовый профиль. Он предназначен предотвращать сползание утеплителя после поклейки, снимать ветровые нагрузки и увеличивать механическую прочность всей системы теплоизоляции. Его следует устанавливать даже при утеплении отдельной квартиры на 9-м этаже.

Однако используется цокольный профиль при сплошном утеплении домов довольно редко, а для отдельных квартир можно смело утверждать, что никогда. Такую ситуацию мастера мотивируют его дороговизной, проблемами применения на кривых стенах наших домов и практической нецелесообразностью.

Цокольный профиль представляет собой антикоррозионную металлическую планку с двумя перфорированными боковыми стенками. Из них более высокая внутренняя предназначена для крепления профиля к стене анкерными дюбелями. Вдоль основания внешней низкой стенки проходит канавка капельного изгиба, предназначенная для отвода влаги.

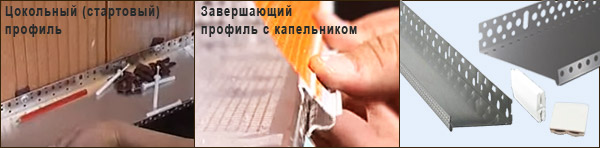

Утепление фасада пенополистиролом - цокольный (стартовый) профиль

Также на внешнюю стенку насаживается завершающий пластиковый профиль с полоской фасадной стеклосетки и капельником. Сетка предназначена для надежного соединения внахлест с армирующим слоем и предотвращает возникновение на готовом фасаде трещин. Пластиковый капельник улучшает отвод влаги от утеплителя.

Ширина цокольного профиля подбирается под толщину плит пенополистирола. Общая длина профилей равна протяженности нижнего края утепления. Соседние профили стыкуются специальными пластиковыми соединителями. Количество дюбелей берется из расчета крепления с интервалом около 30 см и по краям каждого профиля.
