ВНЕШНЯЯ КЛАССИЧЕСКАЯ (ПАССИВНАЯ) МОЛНИЕЗАЩИТА. Часть 2 (токоотводы)

Внешняя молниезащита - токоотводыВ предыдущей публикации было детально рассмотрено различные виды молниеприемников,  расчет зон защиты,  особенности монтажа в зависимости от типа крыши и материала кровли. Полученная информация позволит вам самостоятельно сделать его выбор или оценить предложение фирм, специализирующихся на установке внешней системы защиты от удара молнии.

Но молниеприемник – это только одна из составляющих молниезащиты. Принятый ток молнии надо отвести к заземляющему устройству и сделать это безопасно для людей и без ущерба для имущества. Выполнить эту миссию должны токоотводы.

Задачей токоотводов, или как их еще называют – опусков, является обеспечение протекания тока молнии от молниеприемника до заземления по нескольким параллельным путям и по кратчайшему расстоянию. Поэтому токоотводы должны быть прямыми (без образования петель и изгибов под острым углом) и располагаться вертикально вдоль фасада здания.

Внешняя молниезащита - токоотводыКоличество токоотводов определяется периметром внешнего края крыши здания. Согласно украинских и российских нормативов (ДСТУ Б В.2.5-38:2008 и CO-153-34.21.122-2003) токоотводы следует располагать по периметру здания равномерно на расстоянии 20 метров (ІІІ класс молниезащиты, к которому относятся жилые дома), а согласно с международным стандартом IEC 62305 – через 15 метров.

При использовании молниеприемника в виде сетки замкнутых контуров желательно, а по международным стандартам – обязательно, чтобы опуски являлись непрерывным продолжением сетки, то есть, токоотводы должны быть с обоих концов каждой из ветвей сетки.

Для тросового молниеприемника как минимум по одному токоотводу должно опускаться к молниезащитному заземлению от каждого из концов троса. Если используется стоящая отдельно мачта, то используется один опуск.

То есть, если периметр крыши меньше 20 метров, то по действующим у нас нормативам можно довольствоваться одним токоотводом, но предпочтительней устанавливать два опуска с противоположных сторон здания. При большем периметре крыши количество опусков определяется делением его длины на 20 м. Разумеется, в большинстве случаев такое деление не даст целого числа токоотводов и его необходимо округлить по правилам математики (при десятых до 0,5 округляем в меньшую сторону, при 0,5 и более – в большую).

Внешняя молниезащита - токоотводыПомимо этого на количество токоотводов оказывает влияние симметричность фигуры, которую образует проекция внешних краев крыши на землю. Если фигура симметрична (квадрат, прямоугольник), то полученное в результате деления четное число остается неизменным, а к нечетному числу прибавляется единица. Но для скатных крыш при длине или ширине проекции менее 12 метров полученное нечетное число на единицу сокращается. Если фигура несимметрична, то полученное число остается неизменным.

Помимо этого, в целях безопасности опуски должны располагаться на расстоянии не ближе 50 см к окнам и 1 м к дверным проемам здания. Также, необходимо придерживаться расстояния более 2 м от входящих в дом проводящих коммуникаций (металлический трубопровод, газопровод, силовой кабель и т.д.). Поэтому опуски располагаются не точно, а в среднем на расстоянии 20 м друг от друга с возможным отклонением в несколько метров в ту или иную сторону.

Если из-за архитектурных особенностей или по другим причинам невозможно обеспечить прямолинейное вертикальное прохождение опусков на безопасных расстояниях, их можно прокладывать с изгибами, стараясь свести их количество к минимуму. При этом в месте изгиба проводник должен иметь радиальную форму и, как уже упоминалось выше, не изгибаться не под острым углом во избежание пробоя между близко расположенными точками образующих изгиб участков токоотвода.

Также рекомендуем:   КАК ПОДОБРАТЬ МИНИЭЛЕКТРОСТАНЦИЮ (ЭЛЕКТРОГЕНЕРАТОР) - расчет мощности потребителей (подключаемых устройств)

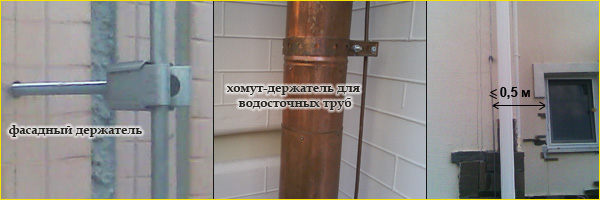

Крепление токоотводов внешней молниезащитыРасполагать токоотводы необходимо как можно более равномерно и симметрично по периметру строения и желательно рядом с каждым образующим выступ углом здания. Для молниеприемной сетки следует по возможности устанавливать токоотводы возле точек соединения ячеек. Как правило, возле углов располагаются и водосточные трубы, которые маскируют токоотводы.

В качестве токоотводов можно использовать круглые (провод) или плоские (полоса) проводники из оцинкованной стали с площадью поперечного сечения не менее 50 мм2, алюминия с площадью поперечного сечения не менее 25 мм2 или меди с площадью поперечного сечения не менее 16 мм2.

При использовании комплектующих специализирующихся на системах молниезащиты известных производителей проводники имеют одинаковый унифицированный для различного типа держателей и соединителей размер (круглые, как правило, диаметром 8 мм). В случае установки тросовых молниеприемников для организации токоотводов чаще всего применяется тот же трос, что и для молниеприемника, это особенно актуально в случае использования деревянных мачт.

Участок токоотвода, идущий от молниеприемника по крыше здания, крепится также как и провод молниеприемника. При этом опуск, идущий от проложенного по коньку молниеприемника, прокладывается на расстоянии около 0,4 м от края крыши. Затем специальным клеммным зажимом (зажим лотка) провод крепится к водосточному желобу и дальше переходит на фасад здания. При установленной на пути токоотвода снегоулавливающей решетке провод крепится к ней с помощью специальной клеммы.

Крепление токоотводов внешней молниезащиты

К стенам здания токоотводы приблизительно через каждый метр длины крепятся специальными держателями. При этом нужно обращать внимание на материал стен и облицовки. Если он является легковозгораемым (древесина, утеплитель и т.д.) и повышение температуры опуска при прохождении тока молнии может вызвать его загоранию, то токоотводы должны крепиться на дистанции от стены не ближе 10 см. При ІІІ классе молниезащиты для проводника диаметром 8 мм принимают следующие значения увеличения температуры: алюминий – 12 °С, медь – 5 °С, сталь – 190 °С.

На стенах из негорючего материала токоотводы могут прилегать к поверхности стены или даже скрываться под слоем изолирующей штукатурки или другой обшивки. Под обшивкой, как правило, размещают плоский проводник. Для быстрого и легкого соединения круглого провода с плоской полосой предназначен специальный соединитель. При этом нужно учитывать, что проводник из алюминия нельзя прокладывать ни на ни под штукатурку, цемент или бетон из-за быстрого коррозионного разрушения. По той же причине если необходимо объединение проводников из разных материалов, то следует использовать соединитель с биметаллической пластиной.

По фасаду на углах здания токоотводы располагают с отступом в 20 см от самого угла. Если поблизости находится водосточная труба, то провод можно закрепить прямо на ней воспользовавшись широким ассортиментом хомутов-держателей. Прокладывать опуски в самих водосточных трубах, даже если они имеют изоляционное покрытие, не следует, поскольку воздействие влаги приведет к быстрой коррозии токоотводов.

Соединение токоотводов с заземляющими проводниками

На высоте около 1,0 – 1,5 метров от земли токоотводы соединяется с заземляющими проводниками. Согласно нормативам это соединение должно быть разборным, чтобы обеспечивать возможность осуществления периодических замеров электрического сопротивления заземлителей. Для организации подобного контрольного соединения используются болтовые металлические зажимы. В случае, если токоотвод скрыт под обшивкой, доступ к контрольному зажиму обеспечивается установкой специального инспекционного люка (смотровой дверцы).
