ЩЕБЕНЬ – ЛИКБЕЗ ДЛЯ ЧАЙНИКОВ. Часть 2 (основные характеристики щебня)

В первой части нашего «ликбеза» была представлена информация о том, какой строительный материал именуют щебнем и в чем его принципиальное отличие от гравия. Также были описаны виды щебня, чаще всего применяемые при строительстве различных объектов. Теперь перейдем к детальному обсуждению его основных характеристик, определяющих область использования материала.

Вначале рассмотрим два геометрических параметра, который определяются размером и формой отдельных камешков (зерен) щебня.

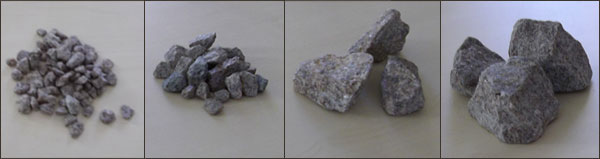

РАЗМЕР или ФРАКЦИЯ ЩЕБНЯ

В результате дробления исходного материала на выходе получаются куски щебня, величина которых варьируется в довольно широких пределах. Он может так и реализовываться без последующей сортировки как рядовой. Но гораздо чаще его сортируют соответственно величине на группы именуемые фракциями. Под величиной подразумевается наибольший из геометрических размеров отдельного зерна, который традиционно именуется длиной (L).

Сортировка начинается еще на дробилке, когда за счет изменения ширины ее разгрузочной щели на выход попадают раздробленные куски только определенной величины. Затем осуществляется процесс так называемого грохочения – отбора с помощью грохота, который представляет собой набор вибрирующих сит с отверстиями определенного установленного размера. Просеиваясь через ряд таких сит с уменьшающимся размером ячеек, масса разнокалиберных камешков разделяется на товарные фракции.

Каждая фракция состоит из зерен щебня, значение L которых ограничено определенными пределами (от L_min до L_max). При этом допускается присутствие не более 10% зерен, размер которых меньше нижнего предела (L_min) и не более 0.5% зерен, которые на 25% больше верхнего предела (L_max). То есть, например, для фракции 5-20 мм допустимо 10% зерен величиной L < 5 мм и 0.5% зерен с L > 25 мм.

Фракция щебня 0-5 мм именуется отсев, и считается не щебнем, а отходами от его производства. Используется отсев в основном в ландшафтном дизайне и чаще всего как мульча или декоративная засыпка дорожек, площадок и т.д.

Мелкие фракции, как стандартные (3-8 мм (еврощебень), 5-10 мм, 5-20 мм, 10-20 мм), так и нестандартные (10-15 мм, 15-20 мм), являются наиболее востребованными – их используют для замеса разных марок бетона, при возведении зданий и различных сооружений, производстве ЖБК.

Средняя фракция (20-40 мм) также используется для бетона и ЖБК и, в зависимости от прочности, при строительстве автомагистралей и укладке железнодорожного полотна.

Крупные фракции (25-60 мм, 20-70 мм, 40-70 мм) используются для бетона при возведении больших объектов и массивных конструкций, закладке основания железнодорожного полотна, организации дренажных и фильтрующих систем.

Бут или бутовый камень (80-120 мм, 100-150 мм, 100-250 мм, 150-350 мм, 200-400 мм, 300-500 мм) используется для конструкции, которые, помимо стойкости к различным нагрузкам, должны иметь еще и декоративный вид (заборы, парапеты, опорные стены, фундаменты и цоколи, укрепления берегов различных водоемов и т.д.). Фракции с размером камней до 150 мм также применяют для заполнения габионов.

ГЕОМЕТРИЧЕСКАЯ ФОРМА ЗЕРЕН или ЛЕЩАДНОСТЬ

Когда щебень используется как заполнитель для бетона для бетона, то чем меньше будут пустоты между отдельными зернами, тем меньше потребуется связующей песчано-цементной смеси и качественнее получится продукт на выходе. Исходя из геометрических соображений, это означает, что форма отдельных камешков должна быть как можно ближе к форме кубика. К тому же и прочность таких зерен выше.

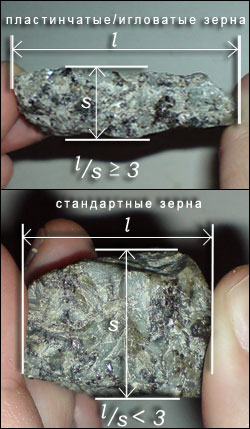

В отсортированном по фракциям щебне всегда присутствует некоторое количество зерен с так называемой игловатой и плоской пластинчатой геометрической формой. То есть камешков, длина (L) которых превосходит их толщину (S) более чем в три раза (L/S ≥ 3).

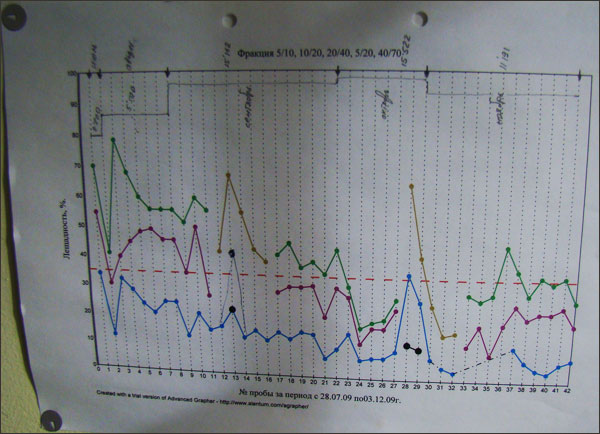

Количество подобных зерен в щебне в процентном соотношении определяет такой параметр, как лещадность. Название его походит от «лещадь» - тонкой каменной плитки, используемой для пола или кровли.

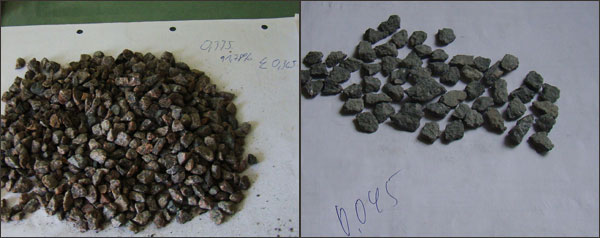

Лещадность оценивают путем отбора партии щебня и оценки для нее процентного содержания игловатых и плоских по форме зерен. Такая оценочная проба берется установленного веса для каждой фракции.

Затем из нее отбирают визуально, оценивая при помощи специального шаблона или штангенциркуля, или путем просеивания через щелевидные сита «некондиционные» зерна. После этого определяют, какой процент составляет их вес относительно исходного веса пробы.

Согласно лещадности щебень распределяют по четырем группам:

• I или окатанная – когда количество игловатых и плоских зерен не больше 10%;
• II или кубовидная – не больше 15%;
• III или улучшенная – не больше 25%
• IV или обычная – не больше 35%.

Как уже обсуждалось выше, для бетона чем меньше лещадность – тем лучше, но в других ситуациях, например, для обеспечения хорошего дренажа, она должна быть как можно больше.

Помимо геометрических параметров зерен не менее важными являются и характеристики, определяемые физическими свойствами материала, из которого получают щебень, такие как прочность, морозостойкость и радиоактивность. Более подробно они будут рассмотрены в следующей части.
