ГАБИОНЫ В ЛАНДШАФТНОМ ДИЗАЙНЕ

11 Июн

ГабионыВсе больше и больше людей стараются обустроить свое жилище и территорию вокруг него, используя экологичные материалы и стараясь не нарушать гармонию окружающей природы. Одним из таких вариантов может стать применение габионов. Эти довольно простые конструкции заполняются различного типа дробленым камнем, служат длительное время и могут применяться как для инженерных сооружений (подпорные стены, укрепление берега водоема и т.п.), так и для декоративного оформления: заборы, ограждения, клумбы, уличная мебель и т.д.

УСТРОЙСТВО и УКЛАДКА ГАБИОНОВ

Конструкция, называемая сегодня габионом, известна уже не одно столетие. За это время менялись не столько принципы устройства габионов и их укладки, сколько применяемые при изготовлении материалы. Изначально это были сплетенные из ивовых прутьев корзины, которые заполняли камнями или грунтом и использовали для возведения различных защитных фортификационных сооружений на поле боя.

Единственным кардинальным новшеством при производстве габионов стало использование вместо ивовых прутьев железной проволоки. Благодаря применению металла изделия мастерских итальянца Рафаэля Маккаферри приобрели широкую популярность в гражданском строительстве. А совсем недавно габионы новой конструкции снова вернулись в рады боевых защитных сооружений.

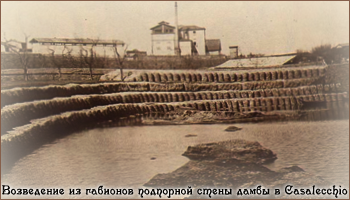

Первая подпорная стена из габионовПродукция мастерских Маккаферри получила широкую и действенную рекламу после того, как в 1893 году шесть с половиной сотен рабочих за тридцать четыре дня смонтировали 2900 габионов, возведя таким образом подпорную стену, надежно укрепившую дамбу в Казалеккьо (Casalecchio) реке Рено (Reno).

После этого бизнес Маккаферри пошел в гору, его мастерские превратились в крупнейшую корпорацию Officine Maccaferri, а произошедший от итальянского слова gabbione (большая клетка) термин габион (gabion) стал общепринятым для подобных конструкций.

Конструктивно устройство габионов довольно простое – это изготовленный из стальной проволоки ячеистый контейнер (клетка) который заполняется плотным морозостойким дробленным каменистым материалом, с размером фракции не меньше ячеек сетки: щебнем, галькой, сланцем, порфиритом, туфом, песчаником, гранитным бутом и т.д. При укладке габионов можно использовать камень различного типа и цвета, создавая тем самым свой индивидуальный дизайн возводимого сооружения.

За счет такой конструкции укрепление габионами склонов, берегов водоемов или возведение опорных стен по прочности не уступает бетонным плитам, а по экологичности, эстетичности и затратам значительно их превосходит. За счет водопроницаемости сооружения из габионов не подвергаются гидростатическим нагрузкам и не требуют организации дренажа.

Заполнение проволочного контейнера габионаПопадание и уплотнение грунта в пустотах между наполняющими габионы камнями способствует повышению прочности конструкции. Со временем в этом грунте начинает произрастать различная растительность, полностью вписывая сооружение в окружающий ландшафт.

Можно не ждать заноса грунта, а засыпать его изначально и посадить избранные для украшения растения. Также, при возведении стены из габионов сэкономить позволит укладка слоя выбранного в соответствии с дизайном камня только с лицевой сторона контейнеров. Остальное пространство заполняем заключенным в геоткань строительным мусором – кусками битого кирпича, клинкерной плитки, песка и т.д.

По геометрической форме контейнера габионы можно разделить на три основных типа: коробчатые, плоские и цилиндрические. Коробчатые или габионы Джамбо имеют прямоугольный контейнер с размерами, как правило, в переделах: ширина от 1 до 2 метров, длина от 2 до 6 метров и высота от 0.5 до 1 метра. Длинные контейнеры разделяются внутри на секции дополнительными перегородками-диафрагмами. Изготавливают их двумя способами.

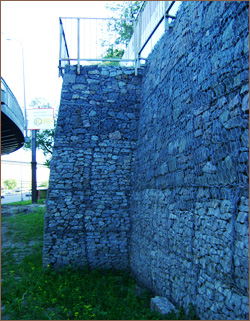

Подпорная стена из коробчатых габионовСварные - изготавливаются путем сварки в каждой точке пересечения уложенной под прямым углом проволоки. То есть стенки имеют прямоугольные ячейки. Такие габионы имеют более жесткую конструкцию и выглядят наиболее эстетично. Края таких контейнеров соединяются специальной проволочной спиралью.

Сетчатые - изготавливаются путем прикрепления к жесткому каркасу образующей боковые стенки сетки с шестиугольными ячейками из стальной проволоки двойного кручения. Такие габионы более дешевые, но и менее эстетичные на вид.

Плоские или матрасы Рено – это широкие и длинные габионы высотой от 17 до 30 см. За счет таких габаритов они наиболее точно повторяют изгибы поверхности, для укрепления которой они укладываются. Как правило матрасы Рено используют для укрепления склонов оврагов, берегов и дна водоемов, как фундамент при возведении стены из коробчатых габионов.

Цилиндрические или мешки – сетчатые габионы, конструкция которых обладает гибкостью во всех направлениях. Их используют для сооружения подводных фундаментов или подпорных стенок в местах с высокой вероятностью размывания почвы.

Также рекомендуем:   ЩЕБЕНЬ – ЛИКБЕЗ ДЛЯ ЧАЙНИКОВ. Часть 1 (виды строительного щебня)

Для производства габионов используется стальная проволока толщиной от 2 до 6 мм, которая обязательно покрывается защитным цинковым, Galmac, Galfan или ПВХ покрытием. При этом производители дают столетний срок службы. Плотность цинкового покрытия не должна быть ниже 250 г/м2 иначе срок службы всей конструкции существенно сокращается (например, при 150 г/м2 достаточно пяти лет для прорыва заржавевшей сетки). Если укрепление габионами планируется возводить в воде (особенно соленой), обязательно необходима защита проволоки ПВХ пленкой.

Типы габионов

Монтаж габионов также не требует существенных подготовительных работ и высокой квалификации исполнителей. Стенки контейнеров и крышка сварных коробчатых габионов соединяются при помощи специальных спиралей. Стенки сетчатых контейнеров сгибаются и скрепляются специальной обвязочной проволокой. Также с помощью спиралей или проволоки отдельные габионы соединяются между собой.

Собранные контейнеры устанавливают в нужном месте и закрепляют при помощи металлических анкеров или деревянных колышков для предотвращения сдвигов конструкции. Контейнеры выше 0.5 метров заполняют в три этапа. Сначала укладывают камни до 1/3 высоты и соединяют переднюю и заднюю стенки стяжками из вязальной проволоки или специальными распорками для сварных контейнеров. Затем укладывают камни до 2/3 высоты и повторяют процедуру. Плоские габионы заполняют все сразу. Если планируется укладка габионов в несколько слоев, в нижний засыпается камней на 5 см выше кромки контейнера в расчете на усадку.

ГАБИОНЫ в ЛАНДШАФТНОМ ДИЗАЙНЕ

Обустраивая приусадебную территорию, вы можете планировать как укрепление габионами подверженных разрушению вследствие размыва или эрозии участков, так и их использование в декоративных целях.

В первом случае это может быть подпорная стена из габионов для укрепления склона или организации нескольких террас. Также можно укрепить и облагородить берег искусственного или естественного пруда. Через время такое укрепление зарастет водной растительностью, гармонично слившись с окружающим ландшафтом.

Уложенные на дно и заполненные галькой плоские габионы помогут красиво декорировать неглубокие пруды и ручейки. При этом подобрав соответствующий цвет ПВХ покрытия можно сделать проволоку практически незаметной. Также при помощи габионов несложно обустроить островки посреди водоема или опору для мостика.

Забор из габионовНеплохим решением для ограждения участка будет забор из габионов. Правда такое ограждение будет сплошным, но в тоже время и ограждающим ваше «поместье» от лишнего шума и любопытных глаз.

В этом случае укладка стандартных коробчатых габионов шириной от 1 метра превратит ограждение небольшого участка в подобье стен средневековой крепости, поэтому для ограды предназначены специальные конструкции.

Как правило, узкие секции такого забора представляют собой размещенные параллельно друг другу на расстоянии от 10 см, открытые снизу и сверху сварные габионные сетки. Поскольку такая узкая и высокая конструкция (1.5 – 2.0 м) без дополнительной опоры является неустойчивой, сетка секций крепится к специальным опорным столбам.

Зачастую, чтобы не нарушать общий стиль сооружения, столбы также делаются из сварной сетки. Предварительно они устанавливаются в ямы и бетонируются, и только затем засыпаются выбранным материалом.

Учитывая открытость нижней части секций такого забора требует также подготовить площадку под ними. Для этого по линии забора роется траншея глубиной 15 – 30 см, в которую укладывается геотекстиль, затем засыпается и утрамбовывается песчано-гравийная смесь. В опорных столбах также могут без особых проблем монтироваться садовые светильники. Помимо ограждения участка подобным образом можно организовывать для различных функциональных зон разделительные стенки.

Контейнеры для декоративных габионовВ отличие от противодействующих сдвиговым нагрузкам сооружений из классических габионов, секции таких декоративных конструкций как заборы и разделительные стенки можно заполнять не только камнями, комбинируя в разных секциях их цвета и фактуру, но и чередовать с заполненными другими материалами (например, деревянными кругляшами) или вовсе пустыми.

Для заполнения декоративных габионов можно приобрести специальный стеклянный цветной наполнитель Seedeco. Днем, проходя через «стеклянные» камни и преломляясь на гранях, солнечный цвет создает оригинальный отблеск такого слоя. А ночью специальная светодиодная подсветка обеспечит неповторимую игру огня.

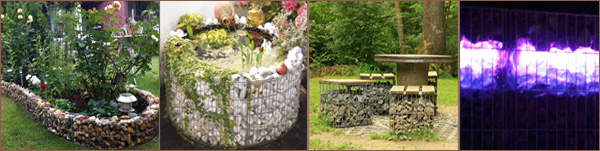

Помимо этого габионы в саду могут применяться для обустройства приподнятых теплых грядок, для организации искусственных приподнятых прудиков, в качестве бордюра при создании различных клумб, для сооружения уличной мебели (столов, стульев, скамеек), садово-парковых скульптур и других конструкций, на которые будет богата ваша фантазия.

Габионы в ландшафтном дизайне
